Mẹo sử dụng View Cube – Navigation Bar

Chào các bạn trong bài này mình xin chia sẻ Mẹo sử dụng View Cube – Navigation Bar. Các bạn cùng tham khảo.

a, Vị trí.

Vị trí mặc định của công cụ nằm ở góc phía bên phải của phần mềm.

b, Chức năng

• View Cube: Dùng để quan sát các hướng nhìn trong không gian 3D ( N: hướng bắc, W: hướng tây, S: hướng nam, E: hướng đông) hay các mặt phẳng trong không gian 3D
• Kích vào các hướng hoặc các mặt tương ứng để quan sát.
• Navigation bar: Dùng để quan sát các khung nhìn với các chức năng:
  –  Full navigation wheel:   *  Zoom: Dùng để phóng to khung nhìn hoặc thu nhỏ khung nhìn
     *  Pan: Dùng để di chuyển khung nhìn (kích + cộng giữ chuột trái vào nút pan và di chuyển tới vị trí nhìn mới).
     * Orbit: Quay đối tượng quanh tâm trong không gian 3D


     * Rewind: Quay lại khung nhìn đã làm việc trước đó.
     * Các chức năng khác:

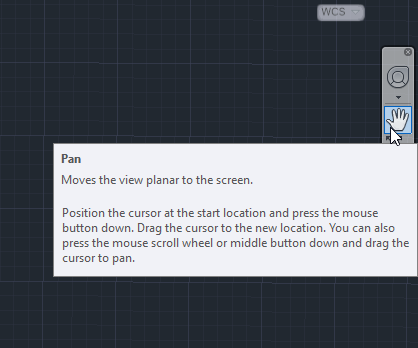

  – Pan:
     * Dùng để di chuyển khung nhìn (tác dụng nó giông như phần “pan” trong mục Full navigation wheel).
  – Zoom Extents:
     * Dùng để Zoom tràn tất cả các đối tượng có trong bản vẽ khi ta kích hoạt lệnh này.
  – Orbit:
     * Lệnh này dùng để quay khung nhìn trong không gian3D (tương tự như lệnh Orbit trong mục Full navigation wheel)


   c, Tắt/ Bật view cube và Navigation Bar

   Ta vào menu “View” để bật tắt chế độ View Cube và Navigation Bar trong phần Viewport Tools.
