Thiết lập định dạng bản vẽ trong AutoCad

Bài này mình xin hưỡng dẫn các bạn cách Thiết lập định dạng bản vẽ trong AutoCad. Các bạn tham khảo.

A. Các loại khổ giấy và tỷ lệ bản vẽ trong AutoCad

 Các loại khổ giấy cho bản vẽ trong AutoCad

Thiết lập định dạng bản vẽ trong AutoCad

– Các loại tỷ lệ cho bản vẽ trong AutoCad

Thiết lập định dạng bản vẽ trong AutoCad

B. Các bước thiết lập định dạng bản vẽ trong AutoCad

Lệnh MVSETUP dùng để định dạng bản vẽ cho khổ giấy trong AutoCad. Gán dạng đơn vị (Units type), gán hệ số tỉ lệ cho bản vẽ (The scale factor), gán kích thước chiều rộng (The paper width), chiều cao (The paper height) cho bản vẽ tùy theo khổ giấy được chọn.

Bước 1: Ta gõ lệnh MVSETUP từ bàn phím rồi Enter.

Bước 2: Enable paper space? Chọn No (N) rồi Enter.

Thiết lập định dạng bản vẽ trong AutoCad

Bước 3: Xuất hiện dòng gồm các lựa chọn: [Scientific / Decimal / Engineering / Architectural / Metric] nhập để chọn Metric.

Thiết lập định dạng bản vẽ trong AutoCad

Bước 4: Enter the scale factor: Nhập tỉ lệ bản vẽ

Thiết lập định dạng bản vẽ trong AutoCad

Giá trị nhập Tỷ lệ
1 1:1
5 1:5
10 1:10
20 1:20
50 1:50
75 1:75
100 1:100
200 1:200
1000 1:1000

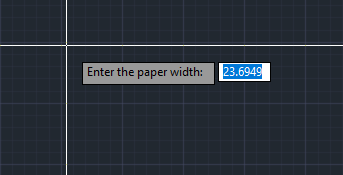

Bước 5: Enter the paper width: Nhập chiều rộng khổ giấy. (Trong cad mặc định là chiều rộng ở dưới)

Bước 6: Enter the paper height: Nhập chiều cao khổ giấy.

Thiết lập định dạng bản vẽ trong AutoCad

Sau khi thiết lập ta được khổ giấy như hình.



CHÚ Ý:

– Các tỉ lệ tiêu chuẩn của bản vẽ theo hệ mét. Nên chọn các tỉ lệ cho bản vẽ theo các tỉ lệ tiêu chuẩn này.

– Nếu bạn chọn tỉ lệ nào thì nhập hệ số trong dấu ngoặc ứng với tỉ lệ đó

 Chúc các bạn thành công!
