Tạo Block thuộc tính trong AutoCad

  Bài này mình sẽ hướng dẫn các bạn cách Tạo Block thuộc tính trong Autocad. Các bạn tham khảo.

Block thuộc tính trong AutoCad thực tế cũng tương tự như block thường về cách khởi tạo và cách sử dụng của block.

Điểm khác duy nhất giữ block thường và block thuộc tính đó là block thuộc tính trong AutoCad sẽ có chứa đối tượng Attribute.

Ví dụ chúng ta tạo một block thuộc tính về ghi chú Ký hiệu đầu trục như sau:

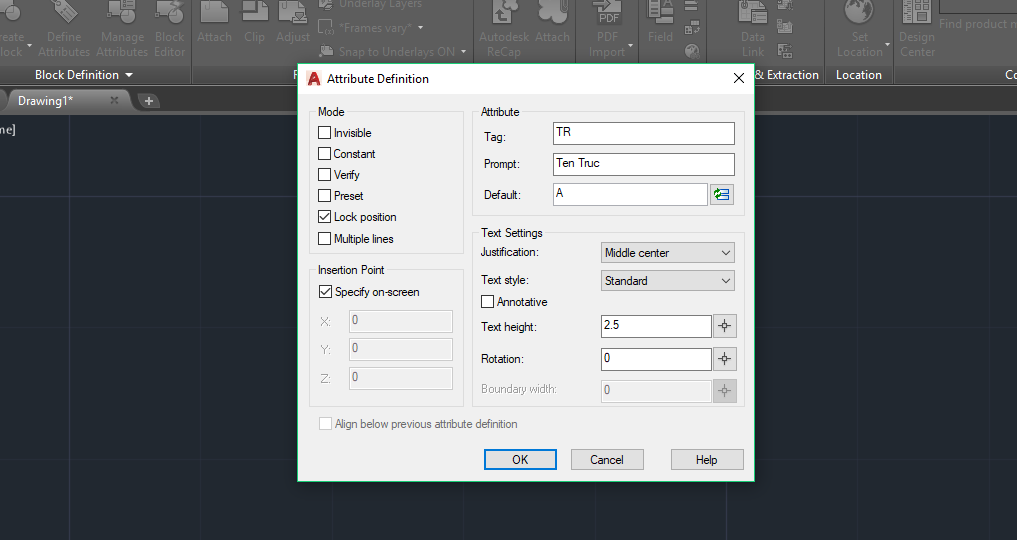

Bước 1: Ta gõ lệnh ATT => Xuất hiện hộp thoại Attribute Definition.

Tại hộp thoại giúp ta tạo ra các đối tượng Attribute mang thuộc tính riêng như: Ký hiệu đầu trục, Tên bản vẽ, khung bản vẽ, đường kính thép, khoảng cách thép và ký hiệu thanh thép.

Tạo block thuộc tính trong AutoCad

Bước 2: Một số thông số cơ bản khi khởi tạo đối tượng thuộc tính:

Tag (Hiện thị thuộc tính khi chưa đóng block);

Prompt (Diễn giải ý nghĩ thuộc tính);

Default (Hiện thị thuộc tính sau khi đóng block)

 Tạo block thuộc tính trong AutoCad

Bước 3: Cuối cùng các bạn thực hiện lại các bước tạo block như trong bài hướng dẫn tạo block thường trong AutoCad

Video hướng dẫn: (đang cập nhật)

Chia sẻ với các bạn một số block thuộc tính ghi chú thép mà mình đã và đang sử dụng Tại đây

Chúc các bạn thành công!
