Bảng tính toán thiết kế tổ hợp hàn

Tài Liệu by Tài Liệu
6 Tháng Sáu, 2019
in Bảng tính excel
0

Bảng tính toán thiết kế tổ hợp hàn

Chia sẻ với các bạn bảng tính toán thiết kế tổ hợp hàn. Các bạn cùng tham khảo

Để tải tài liệu các bạn vui lòng ấn nút Tải Xuống (Báo Link Hỏng)

Tải Xuống     Link dự phòng
Bạn không biết Tải Tài Liệu như thế nào ? Xem Cách Tải



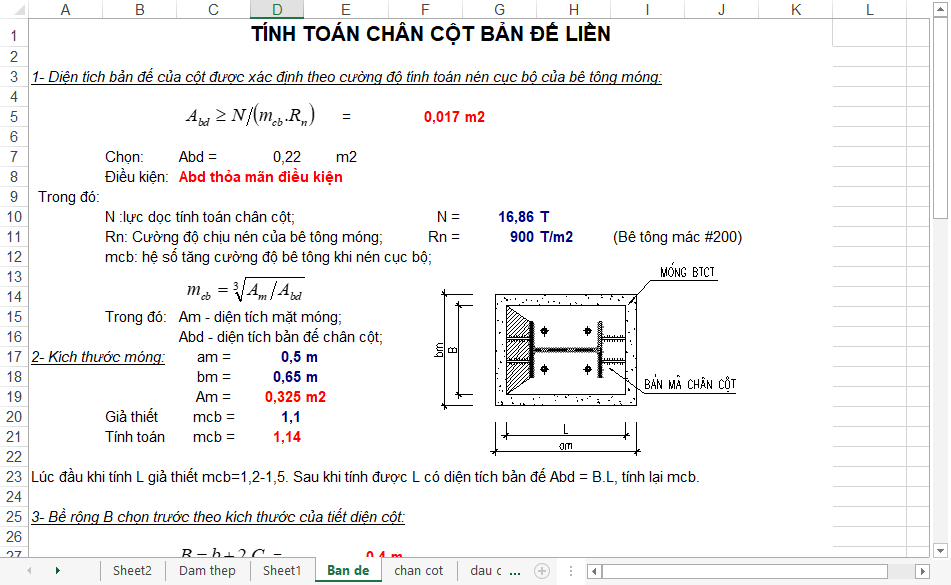

bảng tính toán thiết kế tổ hợp hàn Bảng tính toán thiết kế tổ hợp hàn screenshot 14

Sưu tầm:

Tham khảo thêm nhiều bài viết hay khác nữa tại Nhóm Tài liệu, bảng tính xây dựng và theo dõi Page FaceBook để cập nhật nhiều bài viết hay nhé! Truy cập Nhóm

Bạn tham khảo thêm các bài viết khác:

  1. Mẫu nhà phố 4 tầng 9x10m
  2. Mẹo đo kích thước trên AutoCad bằng một lệnh

Cảm ơn các bạn đã đồng hành cùng XayDungPlus.com. Chúc các bạn thành công trên mọi lĩnh vực!

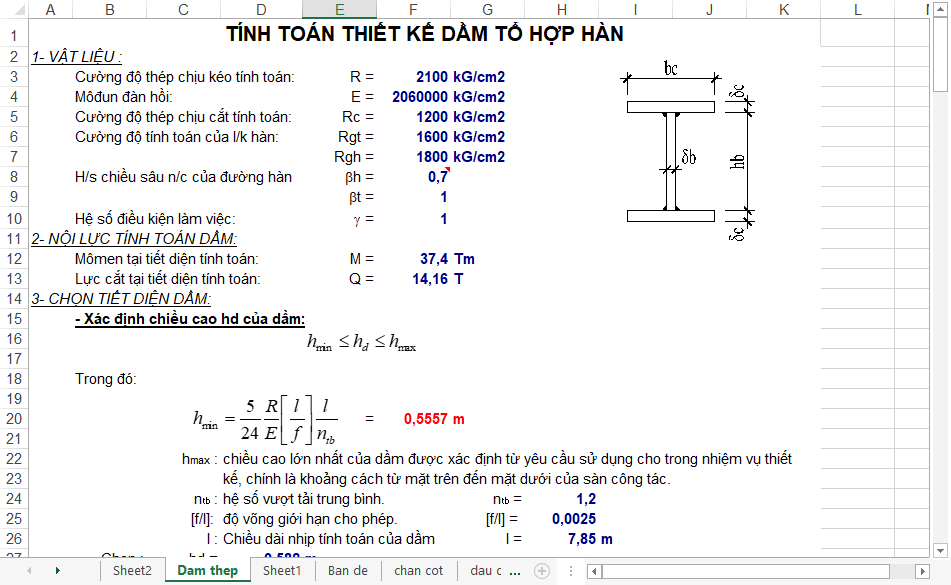

TÍNH TOÁN THIẾT KẾ DẦM TỔ HỢP HÀN
1- VẬT LIỆU :



  Cường độ thép chịu kéo tính toán: R = 2100 kG/cm2
  Môđun đàn hồi:   E = 2060000 kG/cm2
  Cường độ thép chịu cắt tính toán: Rc = 1200 kG/cm2
  Cường độ tính toán của l/k hàn: Rgt = 1600 kG/cm2
        King = 1800 kG/cm2
  H/s chiều sâu n/c của đường hàn bh = 0,7
        bt = 1
  Hệ số điều kiện làm việc: g = 1
2- NỘI LỰC TÍNH TOÁN DẦM:
  Mômen tại tiết diện tính toán: M = 37,4 Tm
  Lực cắt tại tiết diện tính toán: Q = 14,16 T
3- CHỌN TIẾT DIỆN DẦM:
  – Xác định chiều cao hd của dầm:






  Trong đó:



        = 0,5557 m

    hmax :  chiều cao lớn nhất của dầm được xác định từ yêu cầu sử dụng cho trong nhiệm vụ thiết
      kế, chính là khoảng cách từ mặt trên đến mặt dưới của sàn công tác.
    ntb:  hệ số vượt tải trung bình. ntb =  1,2
    [F / l]:  độ võng giới hạn cho phép. [f / l] =  0,0025
    l: Chiều dài nhịp tính toán của dầm l = 7,85 m
  Chọn : hd = 0,582 m
  – Xác định chiều dày dd bản bụng tối thiểu của dầm:
  Chọn: hb = 0,55 m
    db = 0,012 m
  Kết luận: Chiều dày bụng hợp lý
  – Xác định bề rộng cánh bc dầm:

Các bạn có thể xem thêm một số tài liệu khác:

  • File Excel bảng tính toán thép dầm (TCXDVN 356-2005)
  •
  • File excel bảng tính toán thép dầm
