Vẽ đài móng đơn giản trong Revit

Chào các bạn trong bài này chúng ta sẽ đi vẽ đài móng đơn giản trong Revit, Các bạn sẵn sàng chưa nào, sẵn sàng thì cùng mở phần mềm Revit và làm theo các bước sau thôi.

Bước 1: Chúng ta quay trở về lại mặt đứng và thiết lập thêm một lever nữa có tên là Mặt móng

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit

Bước 2: Sau đó ta mở view 3D lên. Rồi chọn toàn bộ cột tầng 1 (1) => Đến bảng Properties tại mục Base level ta chọn Mặt móng (2)

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit2

Bước 3: Ta quay về mặt bằng mặt móng mà ta vừa thiết lập

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit3

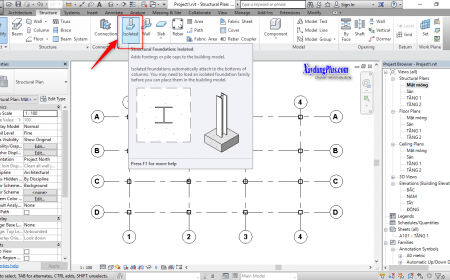

Bước 4: Sau đó các bạn chọn Isolated rồi chọn OK để tiếp tục chọn mẫu đài móng

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit4

  • Các bạn đến mục Structural Foundations

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit5

  • Bạn chọn đài móng như trong hình

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit6

Bước 5: Tiếp đến các bạn thiết lập các thông số cho đài móng ở trong mục Edit Type

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit7

Bước 6: Ta tiến hành vẽ đài móng cho các cột. Sau đó ta quay lại View 3D để kiểm tra.

Ta được kết quả như hình.

Vẽ đài móng đơn giản trong Revit tạo lập đài móng trong revit8
