Thể hiện bản vẽ bên layout với một Dim duy nhất

Cách này mình thấy các đồng chí kiến trúc sư hay dùng, tuy nhiên mình lại không thích cách này vì nếu như có lỡ tay xóa mất layout thì đồng thời Dim cũng sẽ mất luôn. Bài này mình sẽ hướng dẫn các bạn cách Thể hiện bản vẽ bên layout với một Dim duy nhất.

Cách dùng Dim này rất đơn giản như sau:

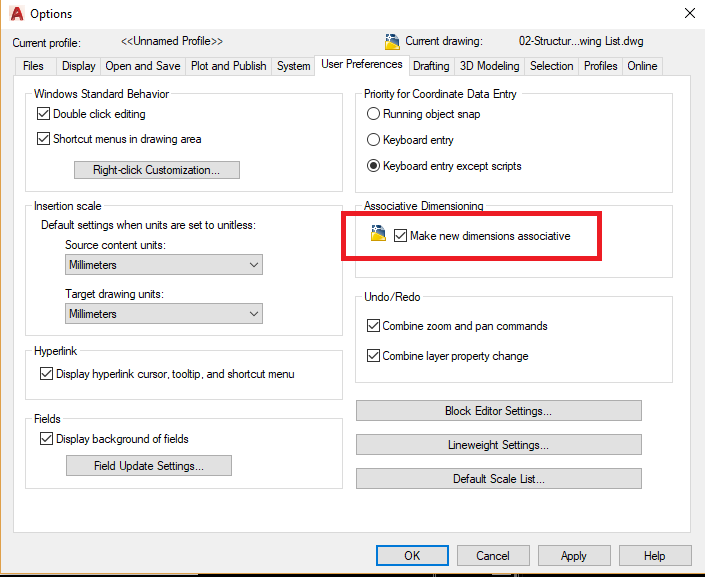

Bước 1: Nhớ chọn tùy chọn này trong options:

Thể hiện bản vẽ bên layout với một Dim duy nhất dung mot dimensions trong ban ve nhieu ty le ben layoutThể hiện bản vẽ bên layout với một Dim duy nhất” width=”705″ height=”577″>

Bước 2: Tạo ra 1 Dimensions có tỷ lệ 1:1 như cách mà mình đã hướng dẫn các bạn tại Phần I

Ghi nhớ FIT là 1:

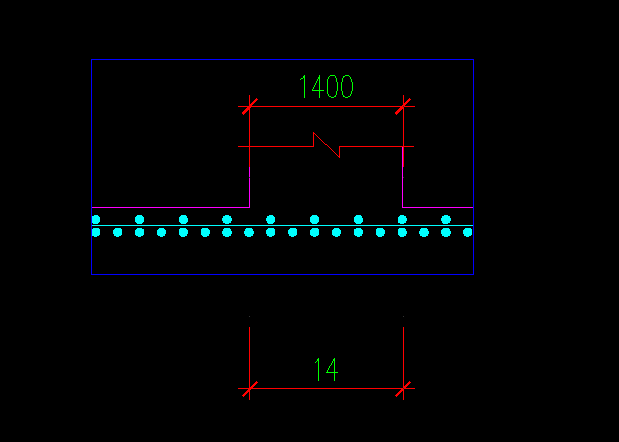

Thể hiện bản vẽ bên layout với một Dim duy nhất dung mot dimensions trong ban ve nhieu ty le ben layout 1

Bước 3: Hãy vẽ hình của các bạn bên model sau đó qua bên layout để Dim kích thước:

Dùng một Dimensions trong bản vẽ nhiều tỷ lệ

Sử dụng cách làm này các bạn có thể Thể hiện bản vẽ bên layout với một Dim duy nhất
